Sondes capacitives

Capanivo^® - CN 7150

Détection de niveau, Mesure d'interface
Liquides, Vrac
Valeur DK ≥ 1,5

Domaine d'application

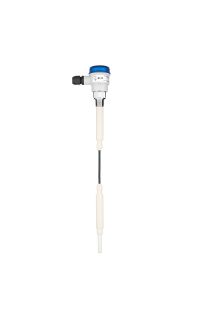

Le détecteur de niveau capacitif Capanivo^® CN 7150 avec rallonge en câble est utilisé comme détecteur de plein, de demande ou de vide dans toutes sortes de liquides. Le câble peut être configuré individuellement jusqu'à 20 m. Le capteur est installé/monté par le haut. Un potentiomètre ergonomique permet de régler la sensibilité directement sur le capteur.

Your benefit

Sortie relais, 8/16 mA ou signal continu 4...20 mA
"Tip Sensitivity" and "Active Shield Technology" garantissent des résultats de mesure fiables, même avec des fluides collants ou moussants
Convient aux processus CIP/SIP avec des températures allant jusqu'à 150°C

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Données techniques

Plus d'informations
Type de capteur	Sondes capacitives
Tâche de mesure	Détection de niveau Mesure d'interface
Version	Boitier Ø 65 mm
Média	Liquides Vrac
Position de montage	Au-dessus Sur un support Hors du réservoir Bypass Tube
Température ambiente	-40°C … +85°C (-40 … +185°F)
Température de process	-40°C … +125°C (-40°F … +257°F), CIP/SIP up to 150°C (302°F)
Process pressure	-1 bar … +10 bar (-14.5 psi … +145 psi)
Sensibilité minimale	DK ≥ 1.5
Type de boîtier	Standard
Matériau de boitier	Plastique (PBT/PC)
Classe de protection	IP68, Type 4X
Raccordement fileté	≥ G 3/4"
Flange connection	≥ 1" ≥ DN25
Raccordement hygiénique	---
Matériau en contact avec les médias	Acier inoxydable 1.4404 (316L) FKM FFKM FEP PPS
Charge méchanique	Sonde: 400 N
Précision de la mesure	---
Profondeur d'installation min.	92 mm (3.6")
Profondeur d'installation max.	20 m (65.74')
Alimentation	9...33V DC
Signal de sortie	Relais Transistor 8/16 mA 4…20 mA
Autorisations	CE ATEX IEC-Ex INMETRO TR-CU usage général FM CSA KC CCC UKCA
Protection explosion	Sécurité intrinsèque (Ex i)
Hygiénique / Pharmaceutique	---
Homologation de transport	---
Protection anti-bourrage	WHG VLAREM
Qualification SIL	---
Autres homologations	---
Interfaces	Potentiomètre
Affichage	LED
Reglage	sensibilité réglable temporisation réglable sortie de signal logique de commutation commutable (Fail Safe High - Fail Safe Low) point de commutation réglable hystérèse reglable

Certificats

ATEX

Homologation européenne pour l'utilisation dans des zones à risques d'explosion (ATmosphère EXplosible)

CCC-Ex

Approbation chinoise pour l'utilisation dans des environnements explosifs

CE

CE Certification européenne de fabricant pour l'utilisation dans des zones sans risques d'explosion (communauté européenne)

CSA Ex

CSA Homologation canadienne pour l'utilisation dans les zones sans et avec risques d'explosion (Canadian Standards Association)

CSA GP

CSA Homologation canadienne pour l'utilisation dans les zones sans et avec risques d'explosion (Canadian Standards Association)

FM Ex

FM Homologation nord-américaine pour l'utilisation dans les zones sans et avec risques d'explosion (Factory Mutual)

FM General purpose

Homologation nord-américaine pour l'utilisation dans les zones sans et avec risques d'explosion (Factory Mutual)

IEC-Ex

Homologation internationale pour l'utilisation dans des zones à risques d'explosion (International Electrotechnical Commission)

INMETRO

Homologation brésilienne pour l'utilisation dans des zones à risques d'explosion (Instituto Nacional de Metrologia, Normalização E Qualidade Industrial)

KCs
