Interruptor de pá rotativa em processos de manuseio de materiais da indústria de grãos

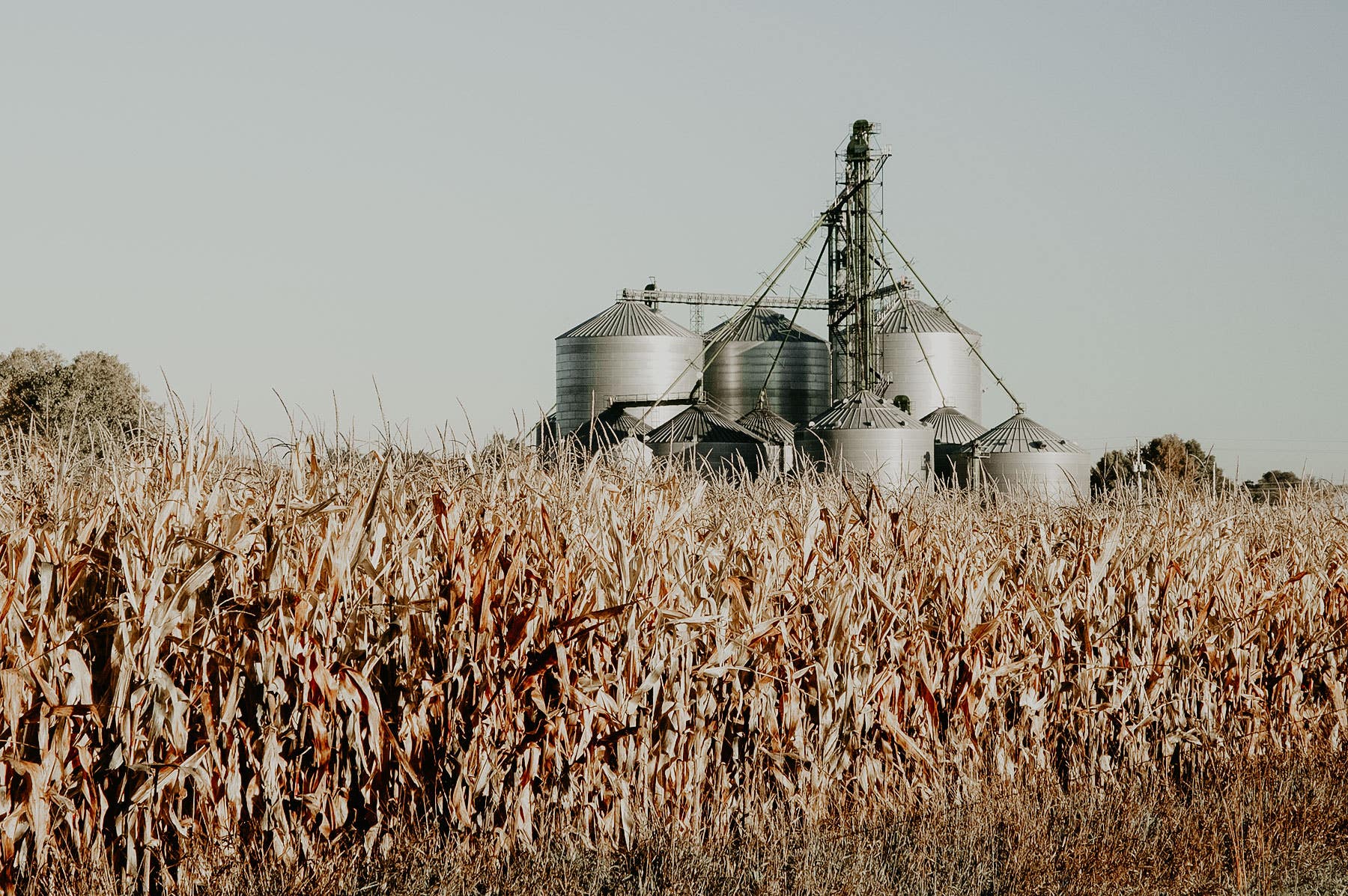

Soluções modernas para processos eficientes de armazenagem em silos de grãos, silos verticais e silos de farinha



O que pode acontecer se os engenheiros da fábrica escolherem tecnologias de medição inadequadas em suas aplicações? Além do enchimento excessivo do silo ou da produtividade reduzida, a produção pode até parar. Ao escolher os sensores de medição, os operadores da planta devem, portanto, ter sempre o cuidado de usar componentes de sistema confiáveis e de alta qualidade de acordo com os desafios de mudança, dependendo do processo. O detector de pás rotativas, que detecta níveis limite em contêineres de silo de acordo com o princípio de rotação, pode ser encontrado em quase todas as fábricas de processamento de grãos.



Solução confiável para aplicações em grãos com a comprovada chave fim de curso de lâmina rotativa

Seja trigo, cevada, centeio, milho em grão, sêmola, névoa, farelo, farinha ou aveia - o grão de pão existe na diversidade atual com cerca de 200 tipos de grãos oficialmente aprovados. A questão de um princípio de medição que funciona de forma confiável nas condições versáteis de processo da indústria de grãos é um desafio para os engenheiros repetidamente. O detector de pás rotativas com sua eletrônica confiável e design robusto é freqüentemente encontrado em moinhos de grãos em vários processos. Por exemplo, em uma fábrica de processamento de grãos na França, os interruptores de nível de pás rotativas Rotonivo® também são escolhidos para a detecção de material em vários silos.

Com eles, o portfólio de sensores da UWT oferece uma solução para qualquer exigência: seja alta geração de pó, forças de tração e de alavancagem, bolo, tempo de resposta curto, altas temperaturas de processo, carga elétrica ou valor de DK flutuante.


O interruptor de pás rotativas Rotonivo® da UWT é usado como proteção contra transbordo ou como um detector intermediário e mínimo em recipientes de processo e armazenamento. Sua alta sensibilidade, grande resiliência mecânica e variedade de extensões fazem dela uma solução completa em plantas e permitem seu uso sem restrições em uma ampla gama de aplicações de grãos. Sua simplicidade com relação à instalação e comissionamento permite uma utilização rápida e suave em todo o mundo.



Soluções modernas para processos eficientes de armazenagem em silos de grãos, silos verticais e silos de farinha


Quando se trata de detectar níveis de abastecimento em silos e operações de processamento de material, sensores com um alto grau de compatibilidade para diferentes recipientes de processo fornecem o suporte ideal para um processo suave. Dependendo do estágio de processamento, o material a ser monitorado pode ter propriedades muito diferentes e colocar diferentes demandas sobre a tecnologia de medição a ser usada. Os processos de armazenamento são encontrados várias vezes durante todo o processo de fabricação. Eles percorrem toda a fábrica para armazenar ou armazenar temporariamente matérias-primas, produtos intermediários, bem como produtos finais e para transportá-los de uma etapa de produção para a próxima. O preenchimento excessivo dos silos, paradas de produção ou redução da produtividade são evitados aqui por sensores de medição adequados.

Os interruptores de pás rotativas Rotonivo® são utilizados como detectores de nível máximo, intermediária ou mínimos em silos de armazenamento ou recipientes de processo, dependendo das exigências. Uma lâmina de medição rotativa motorizada é inibida em seu movimento rotativo quando coberta com material a granel. É gerado um torque que é convertido em um sinal elétrico através de um interruptor. Se o material a granel não cobrir mais a lâmina de medição, o interruptor é reajustado para sua posição inicial através de uma mola. O sinal de saída é comutado novamente. Com seu princípio de medição eletromecânico simples, eles também podem ser adaptados a condições extremas de processo..

O interruptor rotativo de nível de pás em silos de armazenamento de grãos oferece proteção confiável contra transbordo, assim como o sinal preciso de vazio. O Rotonivo® 3000 é ajustável de forma flexível e pode detectar facilmente a mudança de meios com diferentes pesos a granel. A escolha de diferentes lâminas, tais como lâminas de manga, lâminas de aba ou lâminas de borracha, significa que o alinhamento individual com o meio a ser medido pode ser implementado de forma flexível. Mesmo durante o enchimento, a medição não é interrompida. A tecnologia de sensor da pá rotativa é projetada de tal forma que pode implementar um tempo de reação muito rápido da proteção contra transbordo. A tecnologia moderna e de alta qualidade garante assim um processo de produção contínuo e sem estresse dentro da linha. As faixas de pressão podem ser compensadas de -0,9 a +10 bar (-13,1 a +145psi), e cada versão do Rotonivo® 3000 pode ser configurada com um design resistente à pressão.

O detector de pás giratórias RN é instalado dentro dos silos verticais para uma detecção confiável do backlog. Nesta seção, o grão armazenado nos silos é precisamente dosado e misturado, molhado e assim preparado para o processo de moagem propriamente dito. O grão acondicionado é então disponibilizado para moagem no dia ou células de armazenamento. Aqui também, o equipamento com tecnologia de medição deve fornecer uma solução profissional em termos de precisão e confiabilidade de processo para suportar um sistema de moagem de grãos. Dentro desta etapa do processo, a compensação de lotes é vantajosa para garantir um processamento adicional ininterrupto com uma qualidade elevada e estável mesmo com material muito pegajoso, farinhento, grosso ou viscoso. Em alguns casos, também há aqui uma superfície móvel de material sólido. O projeto robusto dos interruptores de nível de pás rotativas com carcaça de alumínio e eletrônica de todas as tensões evita avarias causadas por altas temperaturas, condensado, poeira e bolos. Na versão de alta temperatura do RN 3000, são possíveis temperaturas de processo de até 1100°C. Para diferentes pontos de comutação, o Rotonivo® oferece comprimentos flexíveis de extensão desde versões muito curtas, como a RN 3005 com 90 mm, até versões extra-longas, como a RN 3002 com extensão de corda, que mede distâncias de até 10 metros.

Para proteção contra transbordo e detecção de nível mínimo em silos de farinha ou farinha, o interruptor rotativo de pás da série Rotonivo® possui uma sensibilidade ajustável para detectar com segurança até mesmo os melhores materiais em pó e realizar a medição em produtos fluidificados. Apesar dos ambientes poeirentos, a precisão das medidas é irrestrita porque tanto a carcaça quanto os selos dos interruptores de nível RN são projetados para serem completamente à prova de pó. Uma característica prática é que eles podem ser instalados verticalmente, horizontalmente ou em um ângulo. Também aqui, uma reação rápida da proteção contra transbordo é absolutamente essencial para garantir um fluxo suave do processo. Com aprovações internacionais, o detector é facilmente adequado para uso em áreas de risco de explosão de gás e poeira.
