Medição de nível com radar guiado em caldeiras

Soluções inovadoras para a indústria de alimentação animal para medição de nível com radar guiado em caldeiras

Ao equipar uma fábrica chilena para produção de alimentação animal com tecnologia de medição de nível compatível, o foco foi a alta confiabilidade de medição e opções flexíveis de instalação. A moderna tecnologia de radar guiado foi instalada dentro de várias caldeiras para garantir um processo de produção contínuo, não afetado pelas mudanças nas condições de processo. Assim, tempos de parada indesejados podiam ser evitados de forma confiável. Os dispositivos UWT instalados com barreiras especiais de alta qualidade ofereciam ao operador soluções adequadas e econômicas.


Quando o negócio de alimentação animal escolhe o radar guiado?

A produção de alimentação animal e ração de alta qualidade é um importante setor de crescimento econômico na América do Sul. Além da alimentação animal de fazenda, este setor também inclui ração para animais de estimação e de esporte. A variedade de produtos finais é correspondentemente grande. Os erros que ocorrem na planta de processamento durante o transporte, armazenamento, mistura ou granulação raramente podem ser compensados ou corrigidos na próxima etapa de processamento. Ali, o sensor de nível é um elemento indispensável do equipamento técnico para registro e monitoramento dos níveis de material, para proteção contra transbordo, indicação de demanda, bem como para proteção contra ociosidade. Com a grande variedade de diferentes princípios de medição e tipos de sensores, nem sempre é fácil escolher o instrumento de medição correto.

Na medição contínua, as soluções TDR foram expandidas para incluir sistemas piloto e tecnologia de radar sem contato. Dependendo das condições do processo e do meio a ser medido, a tecnologia apropriada do sensor pode ser configurada a partir de um amplo repertório. Os sensores TDR (Time Domain Reflectometry) ou GWR (Guided Wave Radar) ou sensores de radar guiado são extremamente versáteis, razão pela qual podem ser encontrados nas mais diversas aplicações e indústrias. Além das vantagens relacionadas à tecnologia do radar guiado, a facilidade de uso dos sensores é outra razão para sua ampla utilização.


Medição segura de nível para situações especiais de instalação

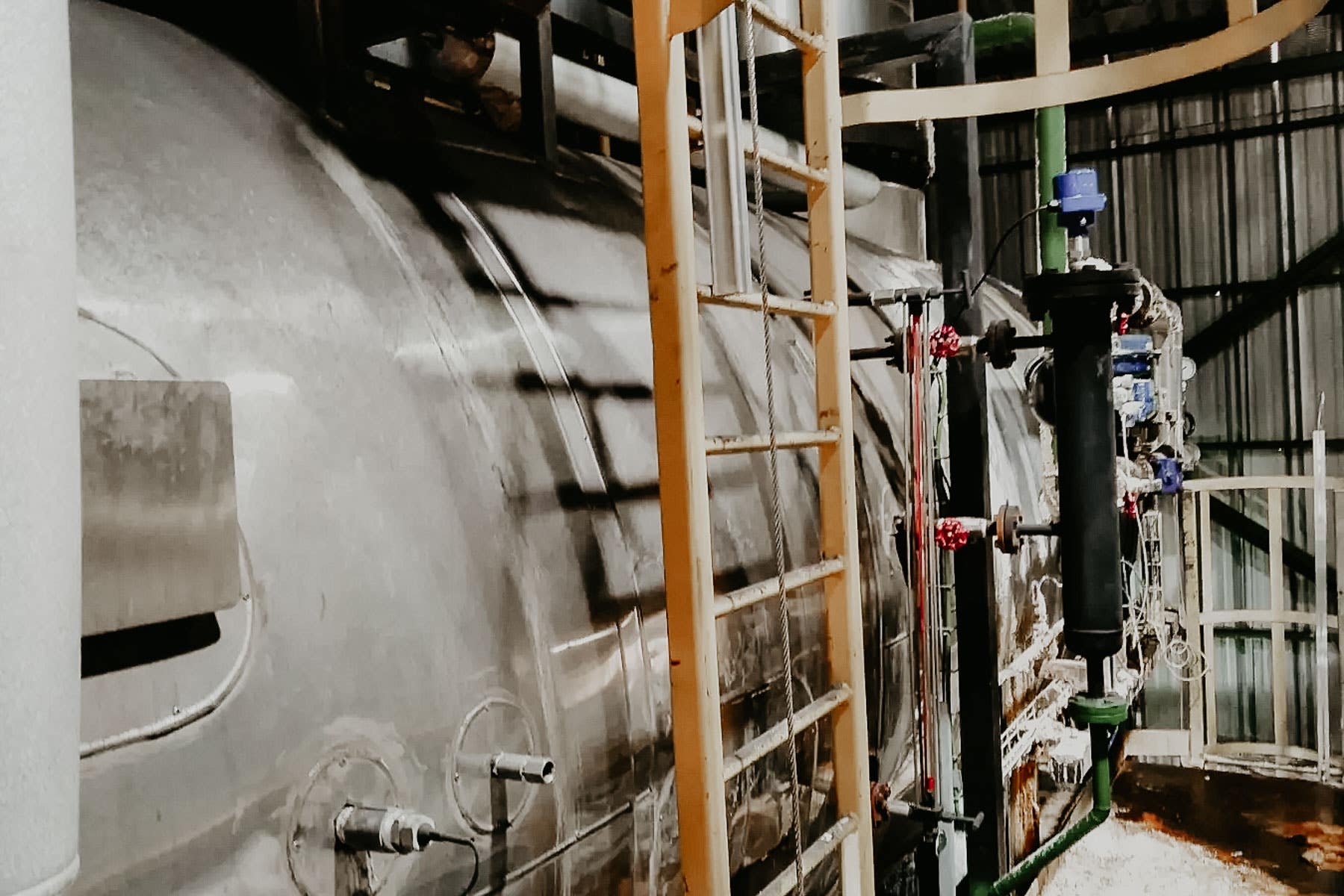

O ambiente de processo de uma fábrica de ração no sul do Chile é caracterizado por fatores tais como umidade, altas temperaturas e vapor atmosférico. O operador da planta estava procurando especificamente uma solução adequada em termos de sensores para medir o conteúdo de suas plantas de ebulição cáustica. A instalação deveria ser feita em um bypass de 500 mm de um tanque cilíndrico com 2 m de diâmetro. Era crucial manter uma temperatura de aproximadamente 100 ºC. Junto com o parceiro local UWT VESET y Cia. Ltda. e após alguns testes na planta, o sensor de radar NivoGuide® 8000 com eixo guiado foi implementado no local para a detecção de conteúdo. Isto mede o nível de líquidos ou óleos de qualquer tipo.

Além disso, além de medir o nível máximo, o sensor TDR também pode detectar de forma confiável e precisa uma camada separadora que se forma entre dois líquidos. Graças ao projeto robusto do sensor e à variedade de versões, os sensores de radar são adequados para uso em grandes silos de armazenamento e tanques, bem como em pequenos vasos de processo ou tubos de desvio. Os pulsos de microondas de alta freqüência são acoplados a um cabo ou haste e guiados ao longo da sonda. O pulso emitido é refletido pela superfície do produto. A diferença de tempo entre o pulso transmitido e o refletido é convertida em um nível.

O fabricante chileno de alimentação animal já instalou o radar guiado em alguns de seus processos de armazenamento de diferentes matérias primas. Para a implementação dos dispositivos NivoGuide® 8000 dentro das caldeiras de suas fábricas de caldeiras cáusticas, o sensor de radar foi utilizado novamente devido ao seu projeto e método de medição preciso. Como estes são pequenos tanques com vapor intenso, a precisão da tecnologia do sensor instalado é crucial. O sensor NivoGuide® de 2 fios foi configurado com uma sonda de haste de 500 mm, que pode ser usada a temperaturas de até 150 ºC. A precisão da tecnologia de medição é de +-2 mm! Ele tem um tempo de resposta muito rápido devido à tecnologia de radar e é insensível ao vapor.
