Medição de radar sem contato:
Tecnologia de sensor NivoRadar®
Poeira, altas temperaturas ou superfícies irregulares - condições de medição desafiadoras fazem parte do cotidiano de muitos setores. A medição de nível sem contato com radar provou ser um dos métodos mais precisos e confiáveis para uma ampla gama de aplicações diferentes. Graças à tecnologia de radar, os níveis podem ser detectados com precisão e sem contato, mesmo em condições extremas.
Como funciona a medição por radar sem contato?
Os sensores de radar usam ondas eletromagnéticas para determinar o nível de abastecimento. Um sinal de alta frequência é emitido, refletido pela superfície do meio e recebido de volta como um eco. O tempo entre a emissão e o retorno determina o nível de abastecimento.
A tecnologia de 80 GHz garante um sinal altamente focalizado com um ângulo de feixe estreito de apenas 3°. Isso permite medições precisas mesmo em contêineres estreitos ou com instalações complexas.
Além disso, as antenas com um ângulo de abertura pequeno podem ser montadas mais perto da parede do tanque, o que reduz as reflexões que interferem na medição, por exemplo, dos agitadores.
NivoRadar® – Soluções flexíveis
para cada aplicação

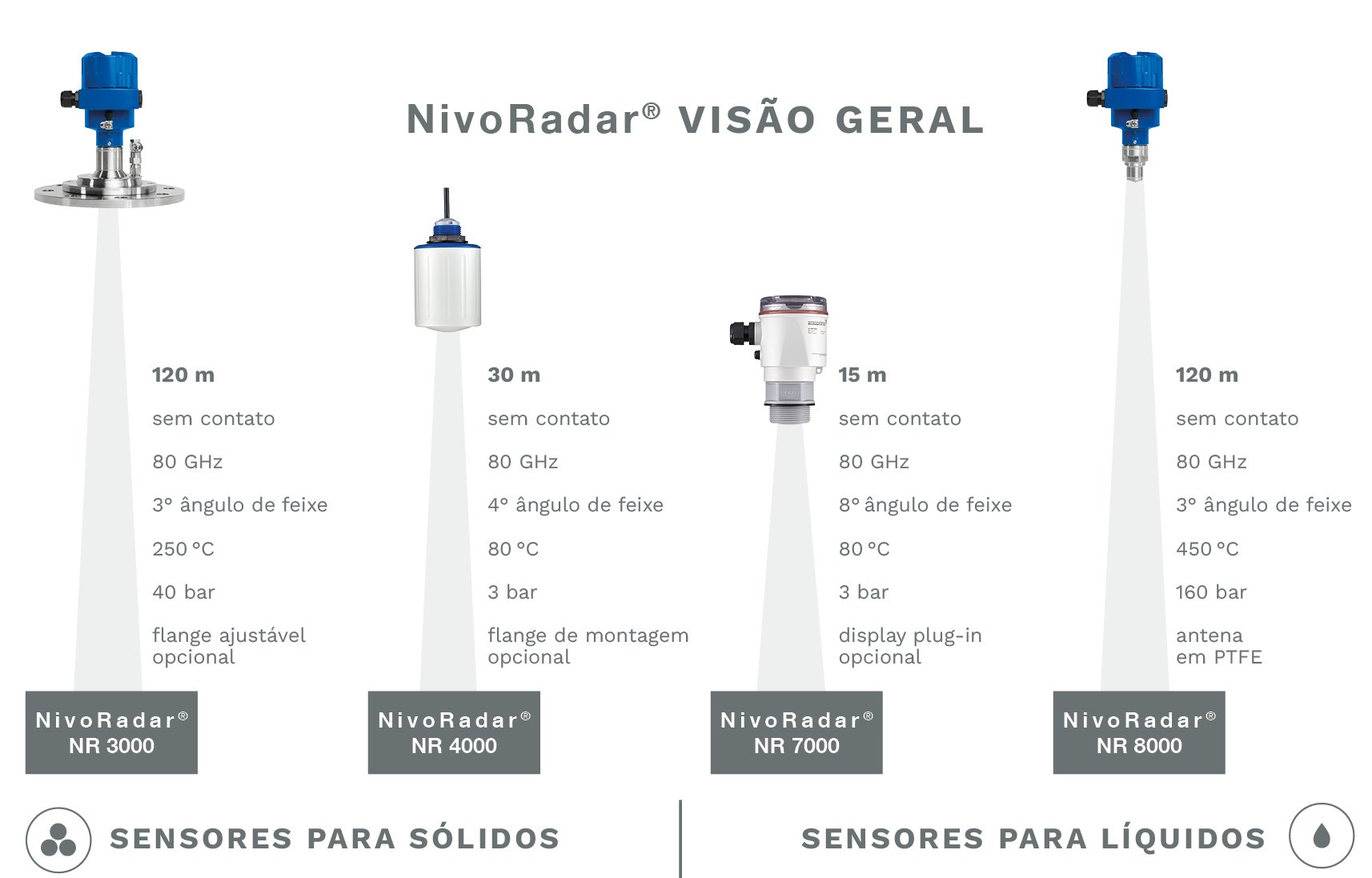

A UWT oferece vários modelos para diferentes requisitos:
Medição de material sólido com cone sólido:
O ângulo do feixe aumenta significativamente com a diminuição da frequência - a tecnologia de 80 GHz oferece a mais alta precisão com apenas 3°
Sensor de 80 GHz de alta precisão para materiais sólidos em silos e tanques.
Ele fornece valores de medição confiáveis, apesar da poeira ou de superfícies irregulares.
O feixe estreito de 3° permite medições de até 120 m.
Sensor de radar FMCW compacto para sólidos e líquidos de até 30 m.
Com um ângulo de feixe de 4°, tempo de resposta rápido e invólucro de PVDF (IP66/IP68), ideal para áreas de risco.
Sensor econômico de 80 GHz para líquidos e sólidos de até 15 m.
Ângulo de feixe de 8°, comportamento de resposta rápida e invólucro robusto em PVDF (IP66/IP67). Perfeito para pequenos recipientes e áreas ATEX.
Sensor de radar versátil de 80 GHz para líquidos em tanques de processo e de armazenamento, também para produtos químicos e óleos.
Alta precisão mesmo com superfícies em movimento, temperaturas e pressões extremas.
O feixe estreito de 3° permite medições de até 120 m.
Vantagens da medição de nível sem contato
A mais alta precisão - Resultados precisos de até ±2 mm, mesmo em ambientes difíceis.
Operação sem contato - Sem desgaste devido ao estresse mecânico.
Insensível às condições do processo - Flutuações de poeira, vapor ou temperatura não afetam a medição.
Zona morta minimizada - Detecção precisa mesmo em recipientes quase completamente cheios.
Fácil instalação e operação - Instalação rápida, comissionamento intuitivo via display ou UWT LevelApp.
Baixa manutenção e preparado para o futuro - Tempos de parada minimizados graças à inovadora tecnologia de alta frequência.
Áreas típicas de aplicação do NivoRadar®
Medição de material sólido em silos e pilhas de estoque - Monitoramento confiável, mesmo com cargas de poeira ou superfícies irregulares.
Atmosferas potencialmente explosivas - Sensores com certificação ATEX para máxima segurança.
Medição de líquidos em tanques e recipientes - Valores medidos precisos, apesar de superfícies móveis ou processos dinâmicos.
Monitoramento de processos - Medição de nível sem contato para vários setores, independentemente de meios agressivos, altas temperaturas ou pressões.
