Medição confiável do nível continuo e pontual de cola
na indústria de papel e embalagens
É difícil imaginar o nosso dia a dia sem o papelão ondulado. Seja para caixas de transporte, embalagens de produtos ou soluções de transporte reforçadas, esse material leve, robusto e totalmente reciclável atende às mais altas exigências em termos de sustentabilidade, flexibilidade e estabilidade.
Sua estrutura característica é obtida através da deformação seletiva de uma camada de papel por meio de rolos ondulados, o que cria o perfil ondulado típico. Dependendo da resistência e da construção desejadas, a camada ondulada é colada com uma ou mais camadas de papel liso com a ajuda de cola.
Registro seguro do nível de abastecimento e do nível pontual em recipientes com agitador e líquidos pegajosos
Um componente decisivo nesse processo de fabricação é a cola. Ela garante a união duradoura das camadas de papel e deve ser fornecida com qualidade e disponibilidade constantes. O armazenamento adequado e o monitoramento preciso da cola são, portanto, essenciais para um processo de produção ininterrupto.
Aplicação no armazenamento de cola – Requisitos para a tecnologia de medição
Em uma fábrica moderna de papelão ondulado, a cola é armazenada em um tanque. A substância é viscosa e tem uma tendência natural a aderir e endurecer, especialmente quando fica parada. Para evitar isso, a cola é mantida em movimento constante por um agitador e reabastecida regularmente em doses controladas. Para o monitoramento seguro e contínuo do nível de abastecimento, bem como para a detecção precisa do nível pontual, a empresa confia nas soluções de sensores da UWT.

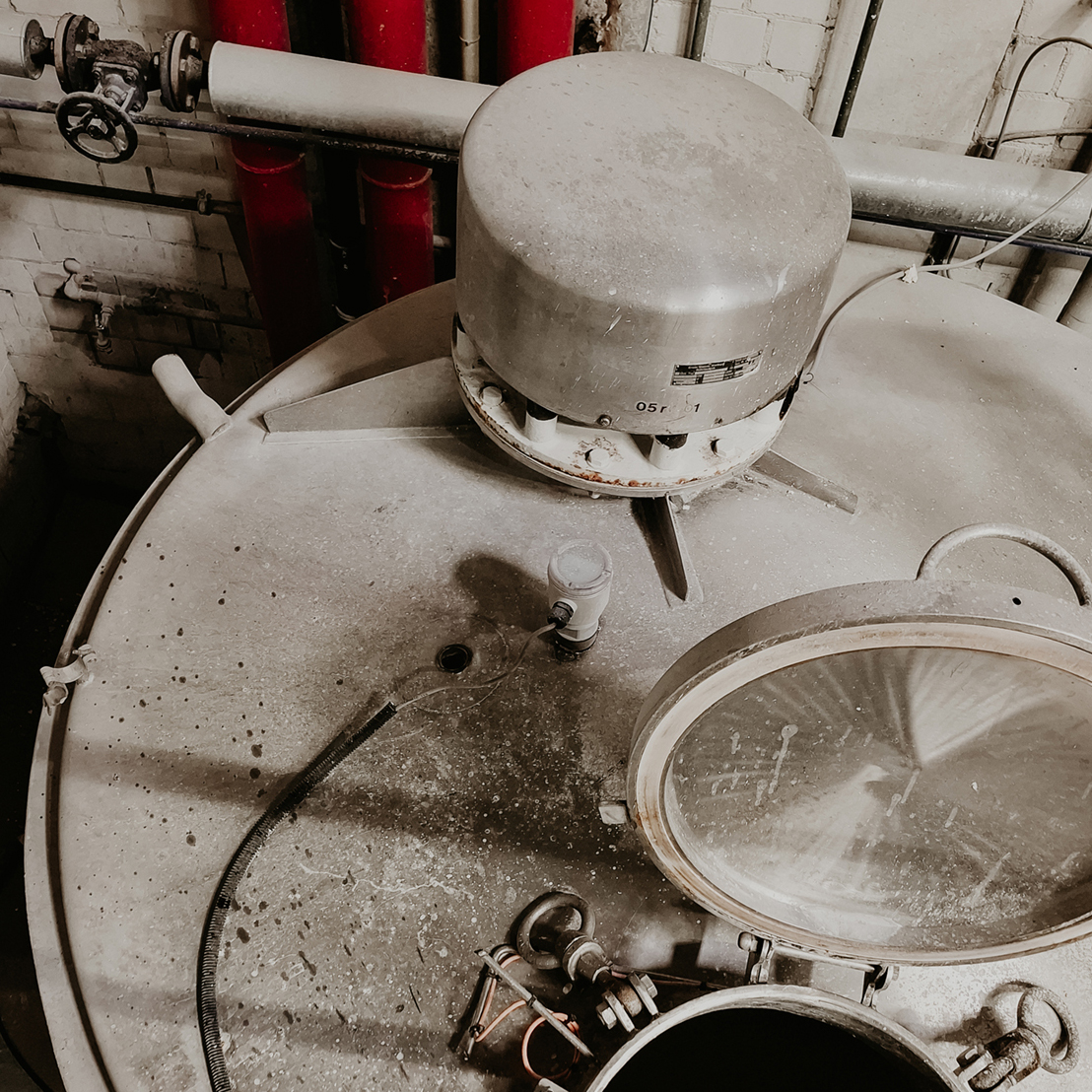

Tanque de processo para armazenamento de cola
Desafios no armazenamento de cola
O armazenamento de cola na produção de papelão ondulado traz vários desafios críticos para o processo de tecnologia de sensores:
- Substância viscosa e pegajosa, com tendência a endurecer
- Adesão de material aos sensores ou às paredes do tanque
- Movimento causado pelo agitador, que pode interferir nos métodos clássicos de medição
- Risco de transbordamento, se os níveis limite não forem detectados de forma confiável
- Altas exigências de manutenção e facilidade de operação no dia a dia industrial
A solução: sensores robustos e tolerantes da UWT
Medição contínua do nível de abastecimento com o NivoRadar® NR 7200
O sensor de radar 80 GHz FMCW com feixe de ondas livre realiza a detecção de nível sem contato. Com seu ângulo de emissão de ondas estreito de apenas 8°, o sensor é ideal para recipientes estreitos, mesmo em aplicações com agitador integrado.
O NR 7200 compacto e certificado pela WHG pode ser configurado intuitivamente através do UWT LevelApp. Lá também é possível fazer o ajuste fino para compensação do agitador. Com seu rápido tempo de resposta, o NR 7200 registra faixas de medição de até 20 m. A tecnologia sem contato garante máxima segurança do processo com mínimo esforço de manutenção, mesmo com meios exigentes, como cola.
Detecção de nível pontual mcom o Vibranivo® VN 7130
O é utilizado como detector de nível máximo e detecta meios pegajosos e viscosos de forma confiável, sem necessidade de ajuste de sensibilidade.
Graças ao prolongamento do tubo, o ponto de comutação pode ser posicionado com precisão no nível máximo de preenchimento do tanque, garantindo um desligamento seguro do processo para uma proteção eficaz contra transbordamento.
Insensível a aderências, correntes, turbulências ou bolhas de ar, a chave vibratória é ideal para meios exigentes, como cola. O detector de nível máximo também oferece um ajuste remoto flexível do ponto de comutação em até 4 metros – para máxima liberdade de instalação e aplicação.
NR 7200 e VN 7130 – dupla confiável para medição de nível máximo e pontual em tanques de cola com agitador
A UWT oferece uma solução confiável e comprovada para essa aplicação com a combinação do NivoRadar® NR 7200 e do Vibranivo® VN 7130:
NR 7200 – O sensor de radar FMCW compacto de:
• Medição de nível sem contato e sem manutenção
• Ângulo de emissão de ondas estreito de 8° – iideal para recipientes estreitos ou tanques com agitador
• Fácil colocação em funcionamento através do UWT LevelApp, incluindo ajuste fino para elementos móveis no reservatório
• Certificação WHG para uso seguro em aplicações sensíveis
VN 7130 – O garfo vibrador para meios exigentes:
• Detecção confiável do nível pontual de meios líquidos ou viscosos
• Não requer calibração, mede sem ajuste de sensibilidade
• Ajuste remoto individual de até 4 metros para máxima flexibilidade
• Insensível a aderências, turbulências e bolhas de ar
• Perfeitamente adequado como indicador de nível máximo para evitar transbordamentos ou como proteção contra funcionamento em vazio
O sucesso dos testes de medição de nível pontual, realizados em estreita colaboração com o fabricante de papelão ondulado, destaca a praticidade da solução da UWT e a abordagem orientada para soluções em diálogo direto com o cliente.
Vibranivo® VN 7130 em teste de aplicação para medição do nível pontual em cola
