Drehflügelmelder

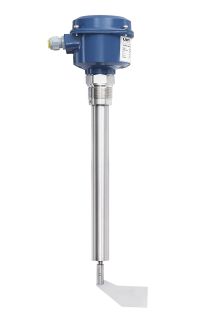

Rotonivo® - RN 6002 - Rohr
Grenzstandmessung
Schüttgüter
Schüttgewicht > 15 g/l (> 0.9 lbs/ft3)
Der Drehflügelmelder Rotonivo® RN 6002 mit Rohrverlängerung wird in Lager- und Prozessbehältern hauptsächlich als Vollmelder in sämtlichen Schüttgütern eingesetzt und kann für Prozesstemperaturen bis +1100 °C und Prozessüberdruck bis 10 bar konfiguriert werden. Der RN 6002 bietet durch das größere Gehäuse mehr Raum für die Verdrahtung, druckfeste Gehäuse für den Einsatz im GasEx Bereich und eine Zertifizierung nach SIL2. Zudem erfüllt der nach EHEDG Richtlinien entwickelte Sensor erhöhte Hygieneanforderungen.
Komfortable Verdrahtung durch großes Elektronikgehäuse möglich
Druckfeste Ausführung für den Einsatz in explosiongefährlichen Bereichen
Nach SIL2 zertifiziert
Weitere Informationen
Messprinzip
Drehflügel
Messaufgabe
Grenzstandmessung
Ausführungen
Welle mit Schutzrohr senkrecht
Medium
Schüttgüter
Einbaumöglichkeiten
Umgebungstemperatur
-40°C … +50°C (-40°F … +122°F)
Prozesstemperatur
-40°C ... +1100°C (-40°F … +2012°F)
Prozessdruck
-0,9 bar ... +10 bar (-13.1 psi … +145 psi)
Mindestsensibilität
> 15 g/l (> 0.9 lbs/ft3)
Gehäuseart
Standard Druckfest Erhöhte Sicherheit
Gehäusewerkstoff
Aluminium
Gehäuseschutzklasse
IP66, NEMA Type 4
Gewindeanschluss
Flanschanschluss
Hygieneanschluss
≥ Triclamp 2"
Medienberührende Werkstoffe
Aluminium Edelstahl 1.4301 (304) Edelstahl 1.4305 (303) Edelstahl 1.4404 (316L) Edelstahl 1.4541 (321L) NBR FPM PTFE Keramik
Messgenauigkeit
---
Mechanische Belastbarkeit
Aluminium: 180 Nm Edelstahl: 500 Nm
Min. Einbautiefe
250 mm (9.84")
Max. Einbautiefe
4 m (13.15')
Versorgungsspannung
24V AC 48V AC 115V AC 230V AC 24V DC Allspannung (24V DC / 22...230V AC)
Signalausgang
Mikroschalter Relais SPST Relais SPDT Relais DPDT
Zulassungen
CE General purpose ATEX IEC-Ex TR-CU INMETRO FM CSA
Explosionsschutz
Staubexplosionsgeschützt (Ex t) Druckfeste Kapselung (Ex d) Erhöhte Sicherheit (Ex de)
Lebensmittel / Pharma
EHEDG (Type ED) EG 1935/2004 FDA
Schiffszulassung
---
Überfüllsicherung
---
SIL-Qualifikation
SIL 2
Weitere Zulassungen
---
Einstellmöglichkeiten
Anzeige Schaltzustand
LED
Features
einstellbare Sensibilität einstellbare Zeitverzögerung Signalausgang Schaltlogik umstellbar (Fail Safe High - Fail Safe Low) Höhenverstellung für variabel einstellbare Einbautiefe Laufüberwachung
ATEX
Europäische Zulassung zum Einsatz in explosionsgefährdeten Bereichen (ATmosphère EXplosible)
CCC-Ex
Chinesische Zulassung zum Einsatz in explosionsgefährdeten Bereichen
CE
Europäische Herstellererklärung zum Einsatz in nicht explosionsgefährdeten Bereichen (Europäische Gemeinschaft)
CSA Ex
Kanadische Zulassung zum Einsatz in nicht explosionsgefährdeten sowie in explosionsgefährdeten Bereichen (Canadian Standards Association)
CSA General purpose
Kanadische Zulassung zum Einsatz in nicht explosionsgefährdeten (Canadian Standards Association)
EHEDG
Europäische Zulassung zum Einsatz in hygienerelevanten Anwendungen (European Hygienic Engineering and Design Group)
FM Ex & General purpose
Nordamerikanische Zulassung zum Einsatz in nicht explosionsgefährdeten sowie in explosionsgefährdeten Bereichen (Factory Mutual)
IEC-CB
CB Testzertifikat
IEC-Ex
Internationale Zulassung zum Einsatz in explosionsgefährdeten Bereichen (International Electrotechnical Commission)
INMETRO
Brasilianische Zulassung zum Einsatz in explosionsgefährdeten Bereichen (Instituto Nacional de Metrologia, Normalização E Qualidade Industrial)
KCs Ex-t
Koreanische Zertifizierung für explosionsgeschützte Komponenten
TR-CU / EAC-Ex
Russische Konformitätserklärung
TR-CU-GP Schüttgüter bis 50V
TR-CU-GP Schüttgüter bis 50V
Russische Konformitätserklärung
TR-CU-GP Schüttgüter über 50V
TR-CU-GP Schüttgüter über 50V
Russische Konformitätserklärung
UK
UK - Konformitätserklärung
UKEX
UK Zulassung zum Einsatz in explosionsgefährdeten Bereichen
