Kapazitiver Sensor
Capanivo®
Grenzstandmessung, Trennschichtmessung
Flüssigkeiten, Schüttgüter
DK-Wert ≥ 1,5

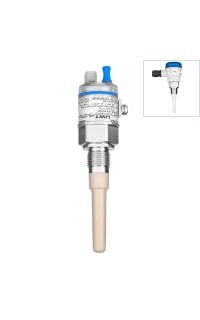

Der kapazitive Grenzstandsensor Capanivo® CN 7120 wird als Voll-, Bedarfs- oder Leermelder sowie zur Leckageerkennung in sämtlichen Flüssigkeiten eingesetzt. Aufgrund seiner kompakten Bauweise mit 1/2" Prozessanschluss eignet sich der Sensor ideal für kleine Behälter und Rohre. Zudem erfüllt der nach EHEDG Richtlinien entwickelte Sensor erhöhte Hygieneanforderungen. Mit IO-Link lassen sich Sensordaten schnell und einfach digital übertragen. Außerdem kann die Sensibilität über ein Potentiometer direkt am Sensor angepasst werden.
Einfache Integration in bestehende Anlagen dank IO-Link
"Tip Sensitivity" und "Active Shield Technology" ermöglichen zuverlässige Messergebnisse selbst bei stark anhaftendem oder schäumendem Medium
Geeignet für CIP/SIP-Prozesse mit Temperaturen bis 150°C
Weitere Informationen
Messprinzip
Kapazitiv
Messaufgabe
Grenzstandmessung Trennschichtmessung
Ausführungen
Gehäuse Ø 65 mm Gehäuse Ø 35 mm
Medium
Einbaumöglichkeiten
oben seitlich schräg in Rohrleitungen im Bypass im Standrohr außerhalb des Behälters
Umgebungstemperatur
-40°C … +85°C (-40 … +185°F)
Prozesstemperatur
-40°C … +125°C (-40°F … +257°F), CIP/SIP bis 150°C (302°F)
Prozessdruck
-1 bar … +25 bar (-14.5 psi … +363 psi)
Mindestsensibilität
DK ≥ 1,5
Gehäusewerkstoff
Kunststoff (PBT/PC) Edelstahl 1.4404 (316L)
Gehäuseschutzklasse
IP68, Type 4X
Gewindeanschluss
Flanschanschluss
Hygieneanschluss
≥ Triclamp 1"
Medienberührende Werkstoffe
Edelstahl 1.4404 (316L) FKM FFKM PEEK PPS PVDF
Messgenauigkeit
---
Mechanische Belastbarkeit
Sonde: 400 N
Min. Einbautiefe
92 mm (3.6")
Max. Einbautiefe
92 mm (3.6")
Versorgungsspannung
9...33V DC
Signalausgang
Relais Transistor 8/16 mA 4…20 mA IO-Link
Zulassungen
CE ATEX IEC-Ex INMETRO TR-CU General purpose FM CSA KC CCC UKCA
Explosionsschutz
Eigensicher (Ex i)
Lebensmittel / Pharma
EG 1935/2004 FDA EHEDG (Type EL)
Schiffszulassung
---
Überfüllsicherung
SIL-Qualifikation
---
Weitere Zulassungen
---
Einstellmöglichkeiten
PACTware (DTM) Potentiometer IODD IO-Link Master
Anzeige Schaltzustand
LED
Features
einstellbare Sensibilität einstellbare Zeitverzögerung Signalausgang Schaltlogik umstellbar (Fail Safe High - Fail Safe Low) einstellbarer Schaltpunkt einstellbare Hysterese
ATEX
Europäische Zulassung zum Einsatz in explosionsgefährdeten Bereichen (ATmosphère EXplosible)
CCC-Ex
Chinesische Zulassung zum Einsatz in explosionsgefährdeten Bereichen
CE
Europäische Herstellererklärung zum Einsatz in nicht explosionsgefährdeten Bereichen (Europäische Gemeinschaft)
CSA Ex
Kanadische Zulassung zum Einsatz in nicht explosionsgefährdeten sowie in explosionsgefährdeten Bereichen (Canadian Standards Association)
CSA General purpose
Kanadische Zulassung zum Einsatz in nicht explosionsgefährdeten (Canadian Standards Association)
EHEDG
Europäische Zulassung zum Einsatz in hygienerelevanten Anwendungen (European Hygienic Engineering and Design Group)
FM Ex
Nordamerikanische Zulassung zum Einsatz in nicht explosionsgefährdeten sowie in explosionsgefährdeten Bereichen (Factory Mutual)
FM General purpose
Nordamerikanische Zulassung zum Einsatz in nicht explosionsgefährdeten Bereichen (Factory Mutual)
IEC-Ex
Internationale Zulassung zum Einsatz in explosionsgefährdeten Bereichen (International Electrotechnical Commission)
INMETRO
Brasilianische Zulassung zum Einsatz in explosionsgefährdeten Bereichen (Instituto Nacional de Metrologia, Normalização E Qualidade Industrial)
IO-Link
IO-Link ist die erste, weltweit standardisierte IO-Technologie (IEC 61131-9) um mit Sensoren und auch Aktoren zu kommunizieren.
TR-CU / EAC-Ex
Russische Konformitätserklärung
TR-CU-GP Flüssigkeiten über 50V
TR-CU-GP Flüssigkeiten über 50V
Russische Konformitätserklärung
UK
UK - Konformitätserklärung
UKEX
UK Zulassung zum Einsatz in explosionsgefährdeten Bereichen
VLAREM II
VLAREM II stands for the "Flemish Regulations on Environmental Permitting"
WHG Leckageerkennung
WHG Überfüllsicherung
Geräteinformation IO-Link
Geräteinformation IO-Link
Produktblatt Trennschicht
Produktblatt Trennschicht
Produktkonfiguration - Technische Hinweise
Produktkonfiguration - Technische Hinweise
