Zuverlässige Füllstand- und Grenzstandmessung von Leim
in der Papier- und Verpackungsindustrie
Wellpappe ist aus unserem Alltag kaum wegzudenken. Ob für Versandkartons, Produktverpackungen oder stabile Transportlösungen – der leichte, robuste und vollständig recyclebare Werkstoff erfüllt höchste Ansprüche in puncto Nachhaltigkeit, Flexibilität und Stabilität.
Seine charakteristische Struktur entsteht durch das gezielte Verformen einer Papierschicht mittels Riffelwalzen, wodurch das typische Wellenprofil entsteht. Je nach gewünschter Festigkeit und Konstruktion wird die gewellte Schicht mit einer oder mehreren glatten Papierschichten mithilfe von Leim verklebt.
Prozesssichere Erfassung von Füllstand und Grenzstand in Behältern mit Rührwerk und klebrigen Flüssigkeiten
Ein entscheidender Bestandteil in diesem Herstellungsprozess ist der Leim. Er sorgt für die dauerhafte Verbindung der Papierlagen und muss in gleichbleibender Qualität und Verfügbarkeit bereitgestellt werden. Die fachgerechte Lagerung und präzise Überwachung des Klebstoffs sind daher essenziell für einen unterbrechungsfreien Produktionsablauf.
Anwendung in der Leimlagerung – Anforderungen an Messtechnik

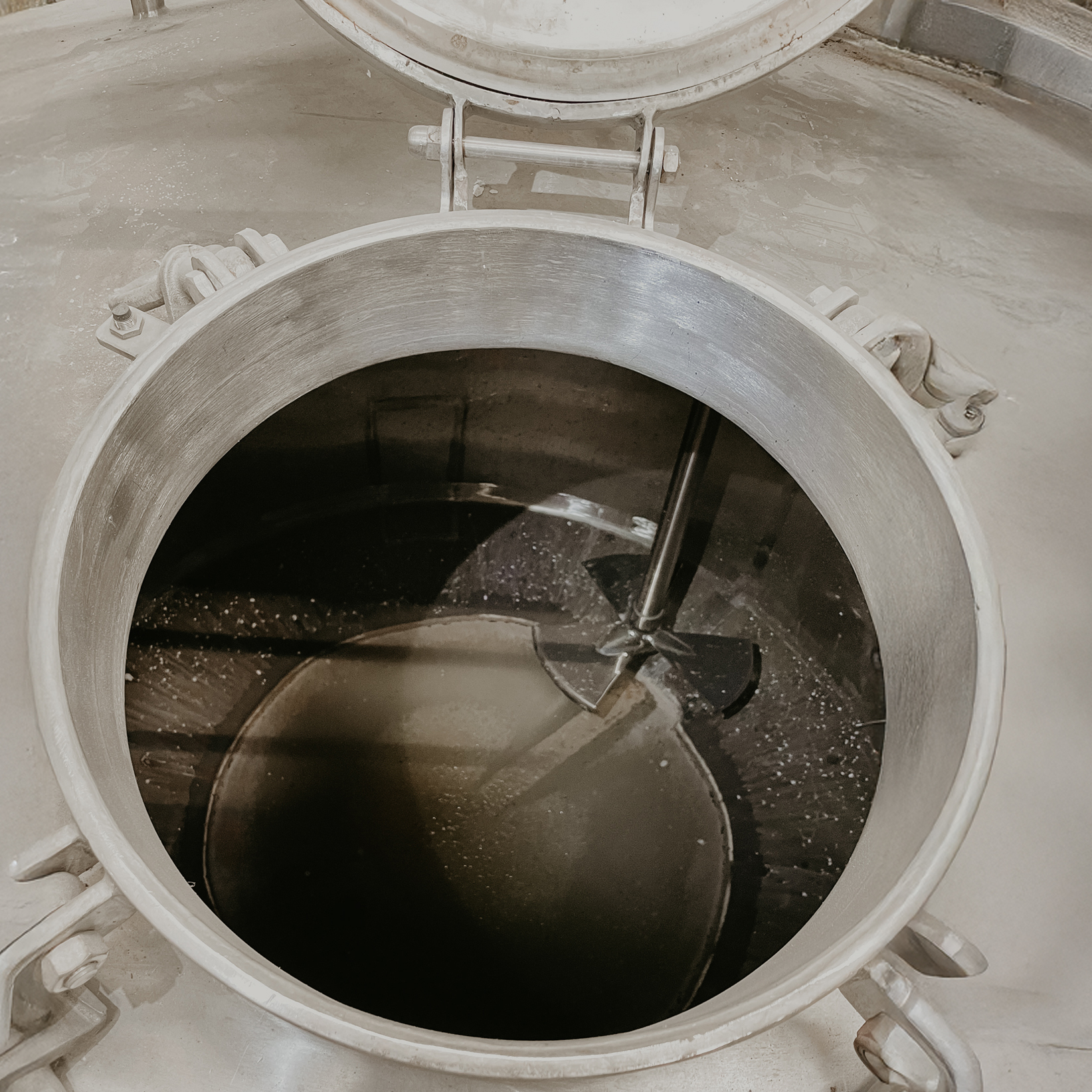

In einer modernen Wellpappefabrik wird der Leim in einem Lagertank bevorratet. Die Substanz ist zähflüssig und besitzt die natürliche Tendenz zur Anhaftung und Verhärtung – insbesondere bei Stillstand. Um dies zu vermeiden, wird der Leim durch ein Rührwerk permanent in Bewegung gehalten und regelmäßig dosiert nachgefüllt. Für die sichere und kontinuierliche Überwachung des Füllstands sowie die präzise Grenzstanderfassung setzt das Unternehmen auf Sensorlösungen von UWT.

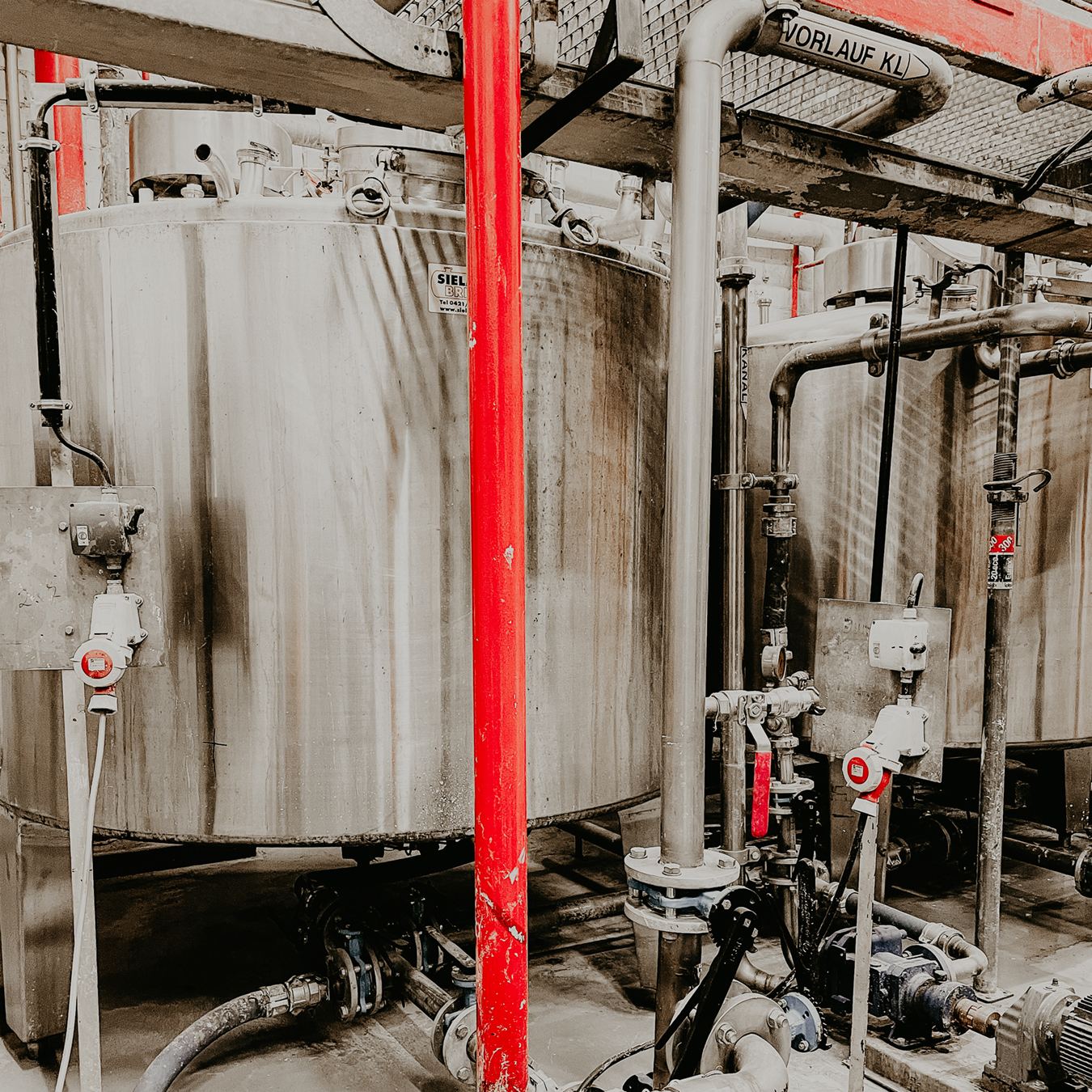

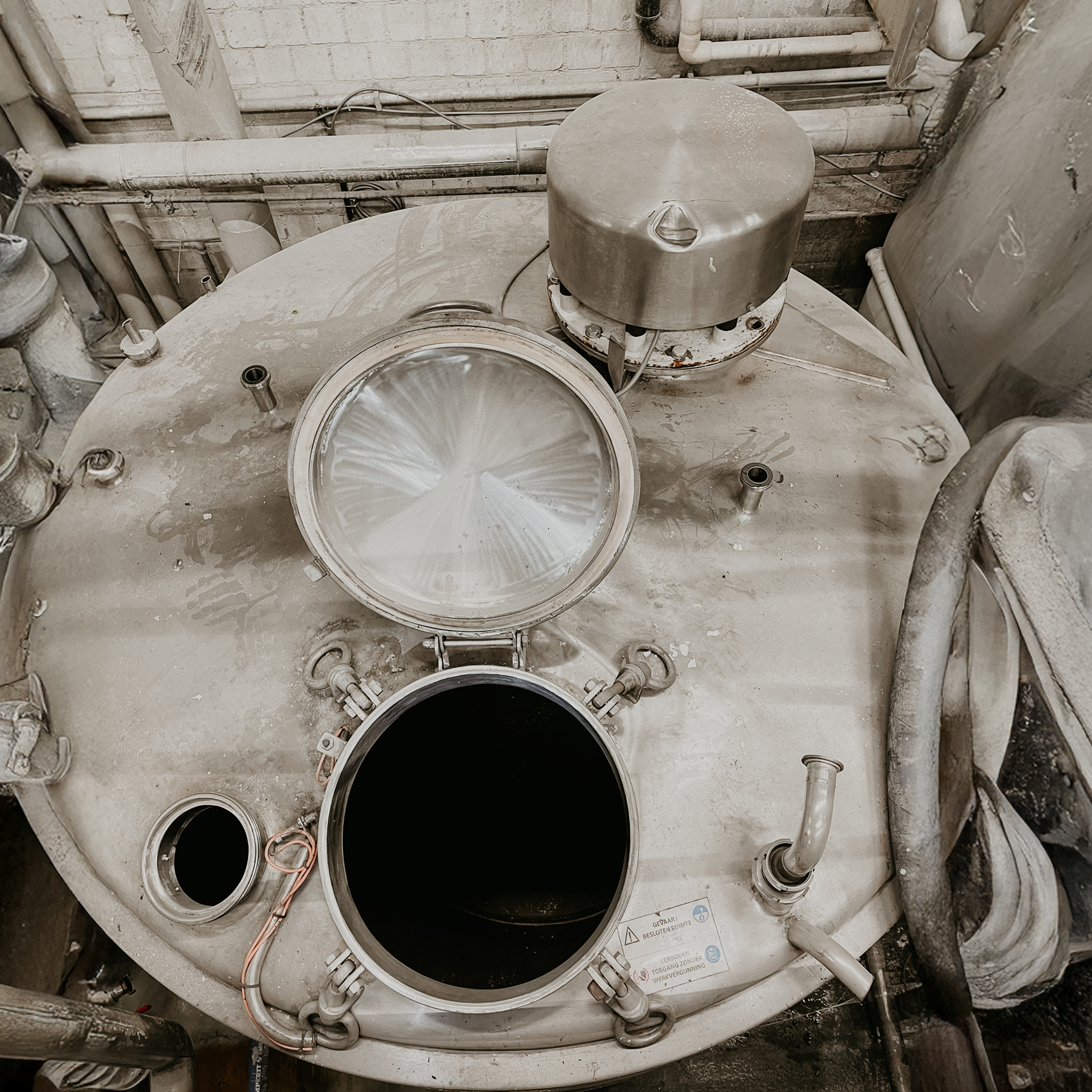

Prozesstank für die Lagerung von Leim
Herausforderungen bei der Lagerung von Leim
Die Lagerung von Leim in der Wellpappenproduktion bringt gleich mehrere prozesskritische Herausforderungen für die Sensortechnik mit sich:
- Zähflüssige, klebrige Substanz, die zur Verhärtung neigt
- Materialanhaftungen an Sensoren oder Tankwänden
- Bewegung durch das Rührwerk, die klassische Messverfahren stören kann
- Gefahr der Überfüllung, wenn Grenzstände nicht zuverlässig detektiert werden
- Hohe Anforderungen an Wartungsfreiheit und einfache Bedienbarkeit im Industriealltag
Die Lösung: Robuste und tolerante Sensorik von UWT
Kontinuierliche Füllstandsmessung mit dem NivoRadar® NR 7200
Der freistrahlende 80 GHz FMCW-Radarsensor übernimmt die kontaktlose Füllstanddetektion. Mit seinem schmalen Abstrahlwinkel von nur 8° eignet sich der Sensor ideal für enge Behälter – auch bei Anwendungen mit integriertem Rührwerk.
Der kompakte, WHG-zertifizierte NR 7200 lässt sich über die UWT LevelApp intuitiv konfigurieren. Dort kann auch die Feineinstellung zur Rührwerkskompensation vorgenommen werden. Mit seiner schnellen Reaktionszeit erfasst der NR 7200 Messbereiche bis zu 20 m. Die kontaktlose Technologie sorgt für maximale Prozesssicherheit bei minimalem Wartungsaufwand – selbst bei anspruchsvollen Medien wie Leim.
Grenzstanderfassung mit dem Vibranivo® VN 7130
Der kommt als Vollmelder zum Einsatz und erkennt klebrige sowie zähflüssige Medien zuverlässig, ganz ohne Empfindlichkeitsanpassung.
Dank der Rohrverlängerung lässt sich der Schaltpunkt präzise auf die maximale Füllhöhe im Tank platzieren und gewährt eine prozesssichere Abschaltung für effektiven Überfüllschutz.
Unempfindlich gegenüber Anhaftungen, Strömungen, Turbulenzen oder Luftblasen ist die Vibrationsgabel ideal für anspruchsvolle Medien wie Leim geeignet. Der Grenzstandmelder bietet zudem eine flexible Fernjustierung des Schaltpunkts auf bis zu 4 Meter – für maximale Freiheit bei Einbau und Anwendung.

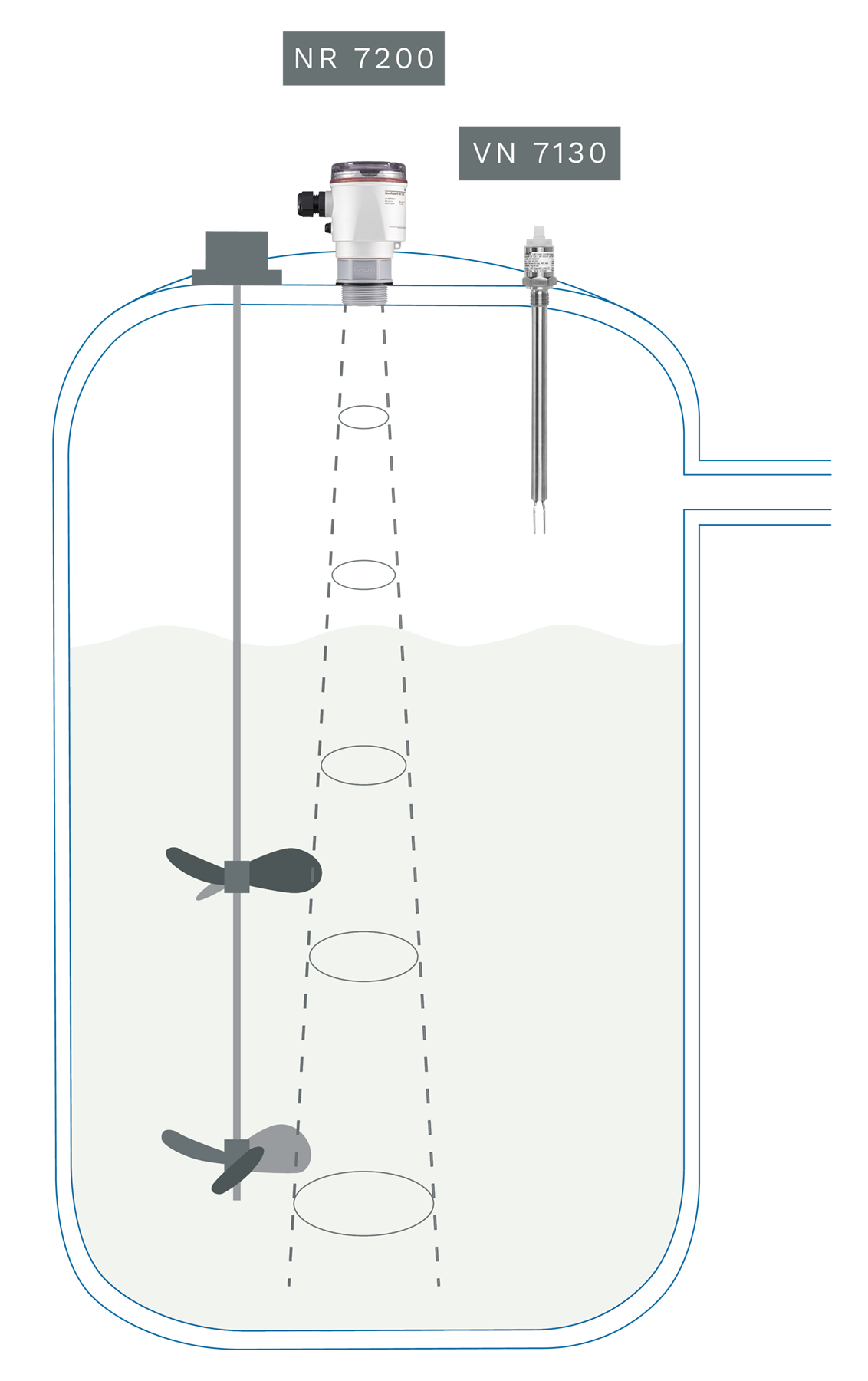

NR 7200 und VN 7130 – zuverlässiges Duo für Füllstand- und Grenzstanderfassung in Leimtank mit Rührwerk
UWT bietet mit dem Zusammenspiel aus NivoRadar® NR 7200 und Vibranivo® VN 7130 eine zuverlässige, praxiserprobte Lösung für diese Anwendung:
NR 7200 – Der kompakte 80 GHz FMCW-Radarsensor:
• Berührungslose, wartungsfreie Füllstandsmessung
• Schmaler Abstrahlwinkel von 8° – ideal für enge Behälter oder Tanks mit Rührwerk
• Einfache Inbetriebnahme via UWT LevelApp, inklusive Feineinstellung für bewegte Elemente im Behälter
• WHG-Zertifizierung für den sicheren Einsatz in sensiblen Anwendungen
VN 7130 – Die Schwinggabel für anspruchsvolle Medien:
• Zuverlässige Grenzstanderfassung flüssiger oder zähflüssiger Medien
• Keine Kalibrierung notwendig, misst ohne Empfindlichkeitseinstellung
• Individuelle Fernjustierung bis zu 4 Meter für maximale Flexibilität
• Unempfindlich gegenüber Anhaftungen, Turbulenzen und Luftblasen
• Perfekt geeignet als Vollmelder zur Vermeidung von Überfüllungen oder als Leerlaufschutz
Die erfolgreiche Erprobung der Grenzstandmessung in enger Zusammenarbeit mit dem Wellpappehersteller unterstreicht die Praxistauglichkeit der UWT Lösung und das lösungsorientierte Vorgehen im direkten Dialog mit dem Kunden.

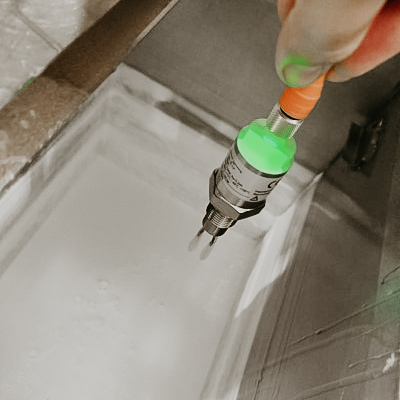

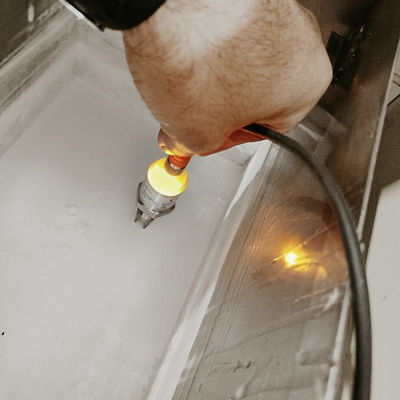

Vibranivo® VN 7130 beim Anwendungstest zur Grenzstandmessung in Leim
