Mehr Transparenz, höhere Prozesssicherheit und schnellere Reaktionszeiten bei der Siloüberwachung:
Die lokale Statusvisualisierung mit der NivoLED® Signallampe sorgt für klare Schaltzustände direkt vor Ort
Bei der Holzverarbeitung fallen große Mengen an Holzspänen und Hackschnitzeln an. In vielen Betrieben werden diese Reststoffe energetisch genutzt und zur Strom- und Wärmegewinnung eingesetzt.
Bei einem großen europäischen Hersteller von Holzwerkstoffen werden die anfallenden Holzabfälle in einem betriebseigenen Biomassekraftwerk verwertet. Bevor die Materialien energetisch genutzt werden, werden sie in mehreren Silos zwischengelagert.
Mehr Übersicht direkt am Silo
Die Füllstandüberwachung erfolgt zentral über ein Leitsystem. Rund 300 Messpunkte sind in die Anlagenvisualisierung eingebunden. Zur Grenzstandmessung in den Silos kommen bereits seit vielen Jahren die Rotonivo® RN 6003 und RN 6004 von UWT zum Einsatz.
Durch die Nähe des Biomassekraftwerks und die daraus resultierende Wärmestrahlung herrschen auch in den Siloanlagen erhöhte Prozesstemperaturen. Gleichzeitig müssen Betriebszustände schnell erkannt werden können, um Serviceeinsätze effizient durchzuführen und ungeplante Stillstände zu vermeiden.
Trotz der vorhandenen zentralen Prozessvisualisierung entstand der Wunsch nach einer zusätzlichen lokalen Statusanzeige direkt am jeweiligen Silo. Ziel war es, die aktuellen Schaltzustände unmittelbar vor Ort erfassen zu können, ohne zuerst das Leitsystem aufrufen zu müssen.
Bewährte Grenzstandmessung mit Rotonivo®
Für die Grenzstandüberwachung sind Rotonivo® Drehflügelmelder bereits seit vielen Jahren im Einsatz. Die Sensoren eignen sich für Voll-, Bedarfs- und Leermeldungen in Lager- und Prozessbehältern und wurden speziell für anspruchsvolle Schüttgutanwendungen entwickelt.
Der kann für Prozesstemperaturen bis +250 °C und Prozessdrücke bis 10 bar ausgelegt werden. Der eignet sich sogar für Anwendungen mit Prozesstemperaturen bis +600 °C. Beide Geräte verfügen über robuste Gehäuseausführungen für den Einsatz in explosionsgefährdeten Bereichen sowie über eine SIL2-Zertifizierung.
Große Anschlussräume erleichtern die Verdrahtung und unterstützen die einfache Nachrüstung zusätzlicher Komponenten wie der NivoLED® Signallampe.

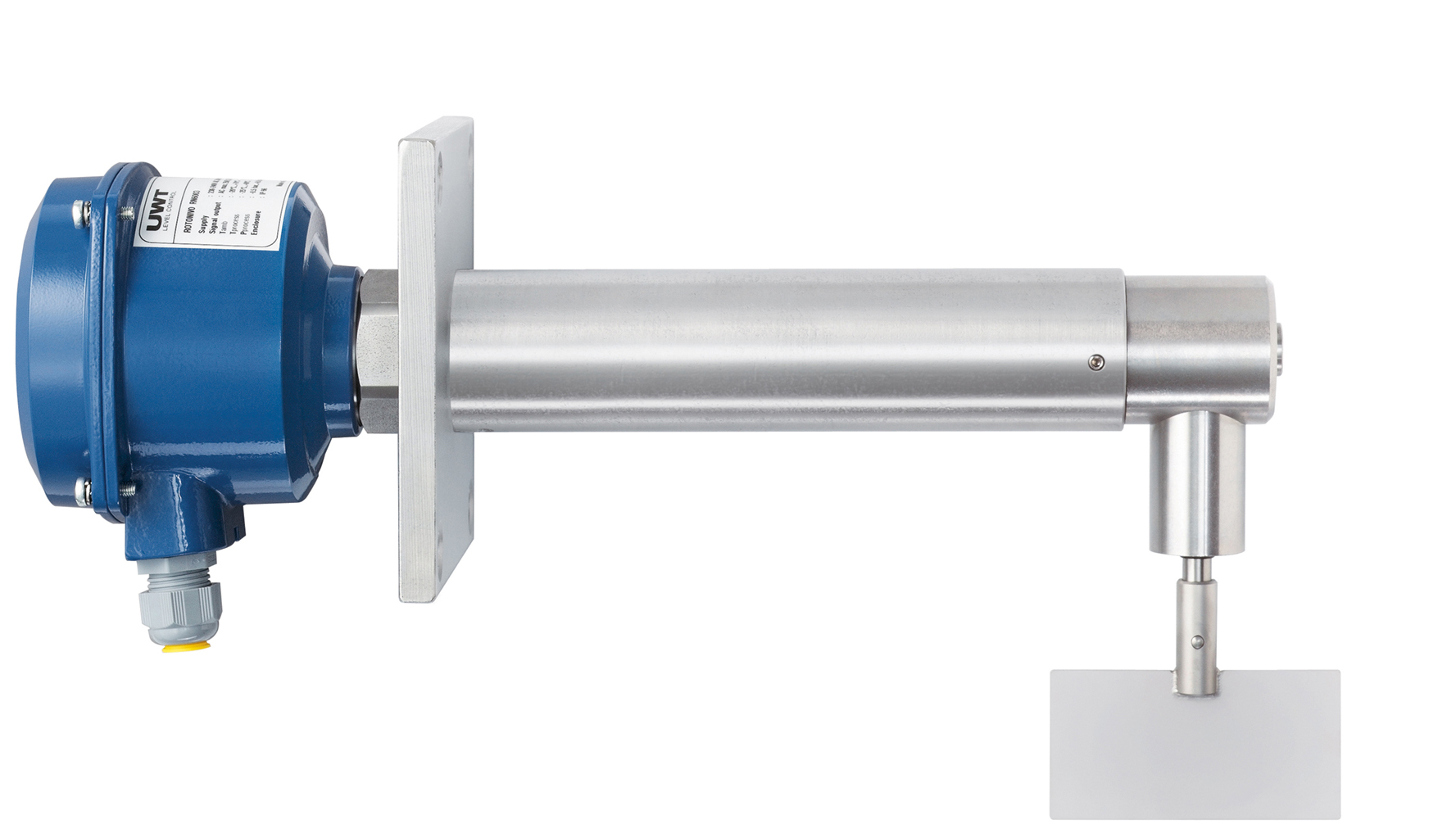

Robuster Drehflügelmelder RN 6 für anspruchsvolle Schüttgutanwendungen mit SIL2-Zertifizierung und Eignung für Ex-Bereiche
Einfache Nachrüstung mit großer Wirkung

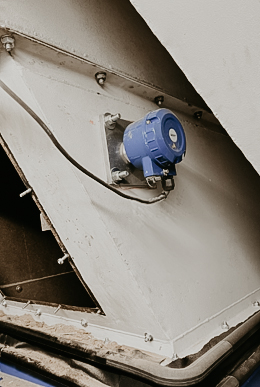

Um die Übersichtlichkeit direkt an den Silos zu verbessern, wurde zunächst testweise als Praxistest ein Silo mit bereits installierten Rotonivo® Grenzstandmeldern um die erweitert.

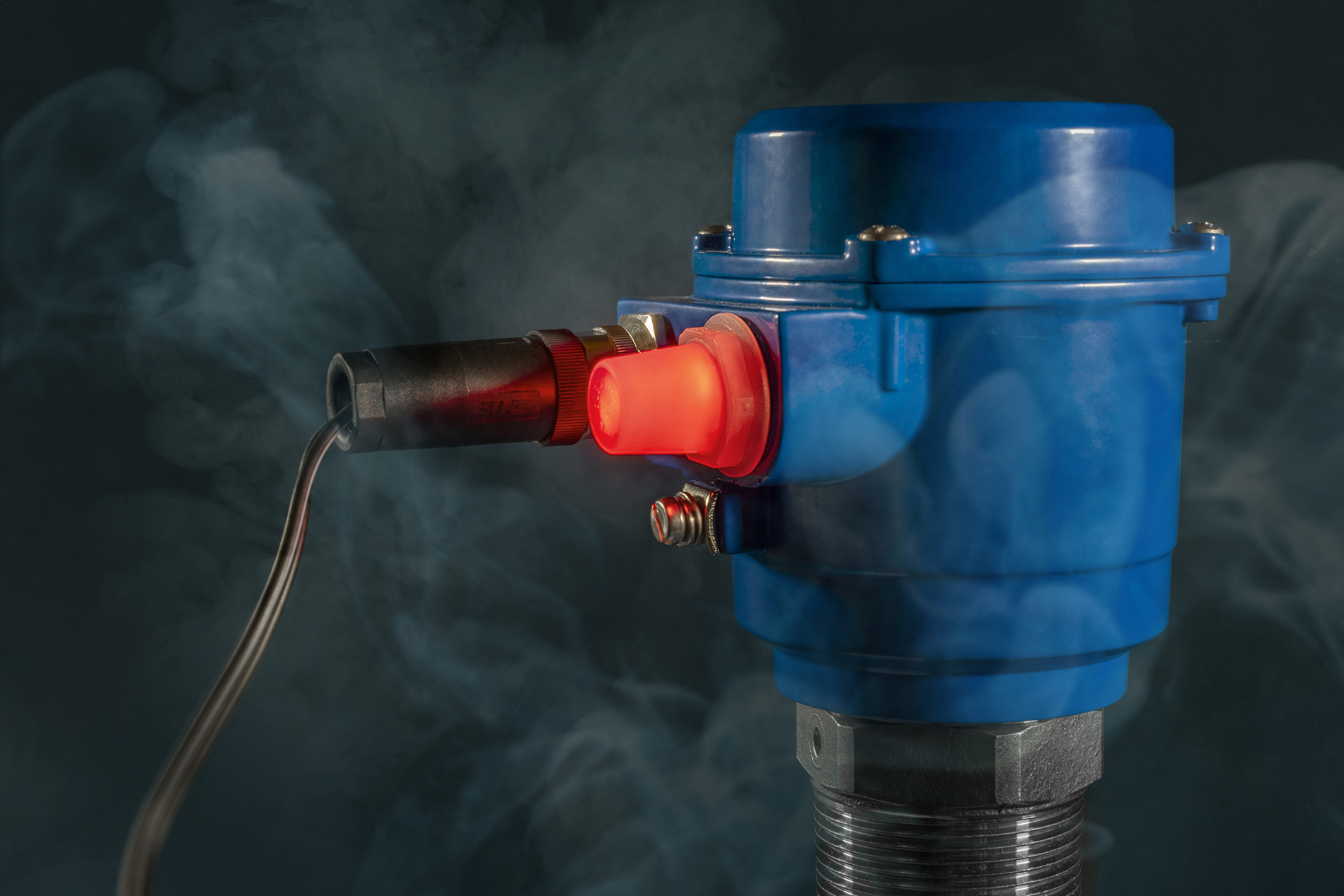

Die Signalleuchte visualisiert den jeweiligen Schaltzustand direkt an der Messstelle. Dank 360°-Sichtbarkeit sowie einer zweifarbigen LED-Anzeige in Rot und Grün mit hoher Leuchtkraft bleiben Schaltzustände auch aus größerer Entfernung oder bei eingeschränkten Sichtverhältnissen zuverlässig erkennbar.
Bereits während der Testphase zeigte sich der Mehrwert der lokalen Statusanzeige. Definierte Grenzstände konnten schneller erkannt und Wartungs- sowie Serviceeinsätze effizienter durchgeführt werden. Dadurch ließen sich Reaktionszeiten verkürzen und potenzielle Stillstandszeiten im laufenden Betrieb reduzieren.
Nach den positiven Erfahrungen wurde die Lösung auf weitere Messstellen ausgeweitet. Insgesamt kamen 18 zusätzliche NivoLED® Signallampen in der bestehenden Anlage zum Einsatz.
Mehr erfahren zur NivoLED® Signallampe:
Schutz und Vielseitigkeit in explosionsgefährdeten Bereichen – sicher, sichtbar, smart

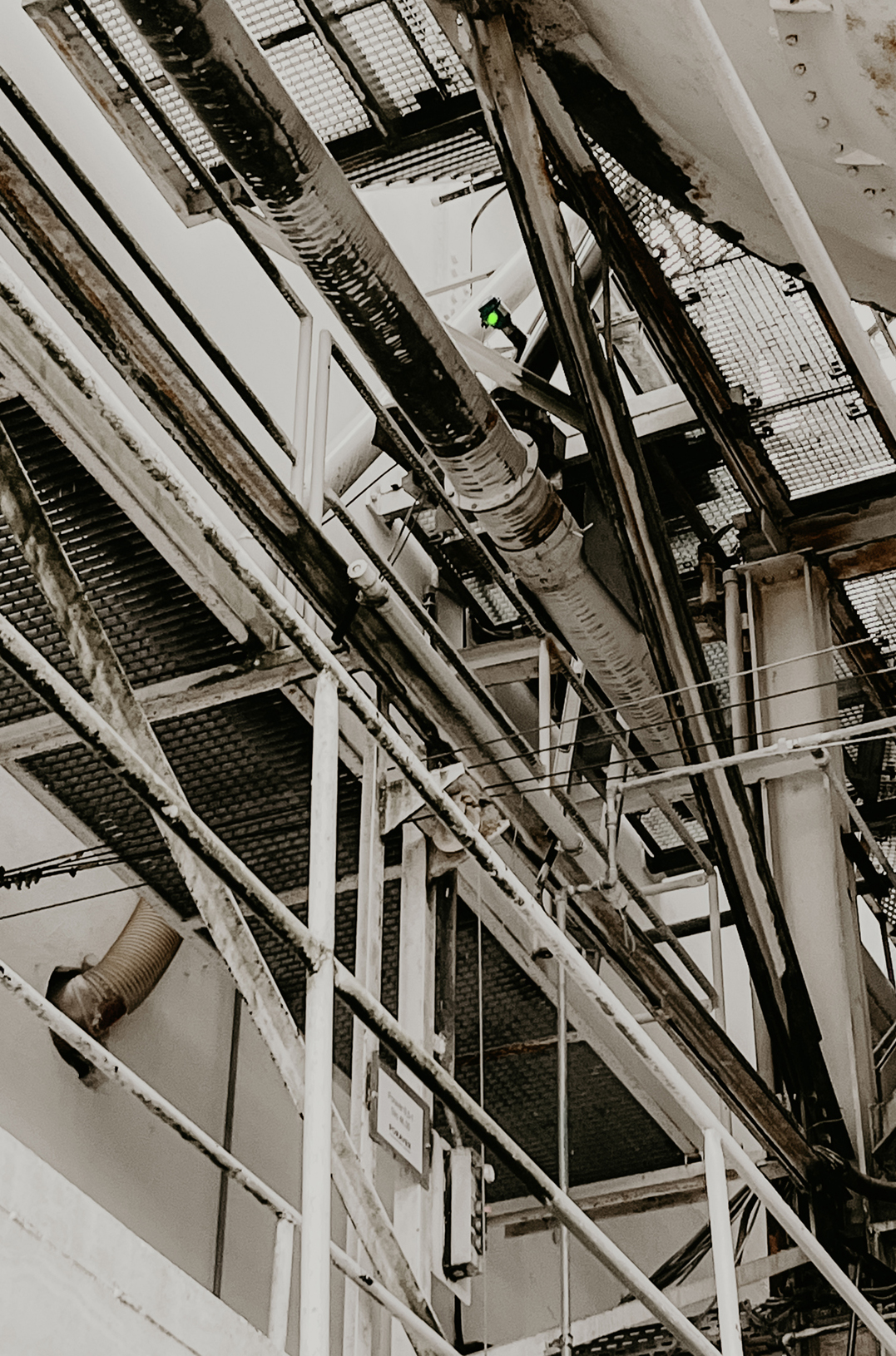

Schaltzustände der NL 9 sind dank 360°-Sichtbarkeit und hoher Leuchtkraft auch aus größerer Distanz gut erkennbar
Schneller reagieren, Ausfallzeiten reduzieren
Die lokale Statusvisualisierung bietet insbesondere in weitläufigen Industrieanlagen zahlreiche Vorteile:
- bessere Übersicht direkt an den Silos
- schnellere Erkennung von Schaltzuständen
- vereinfachte Wartungs- und Serviceeinsätze
- reduzierte Reaktionszeiten im Störungsfall
- Unterstützung der Prozesssicherheit im laufenden Betrieb
Die lokale Statusanzeige hilft dabei, Arbeitsabläufe effizienter zu gestalten und unnötige Wege oder Verzögerungen zu vermeiden.
Sicherer Einsatz in explosionsgefährdeten Bereichen
Die NivoLED® wurde speziell für industrielle Anwendungen in anspruchsvollen Umgebungen entwickelt. Dank robuster Bauweise sowie entsprechender ATEX- und IECEx-Zulassungen eignet sich die Lösung besonders für explosionsgefährdete und staubintensive Bereiche, wie sie in der Holzverarbeitung vorkommen.

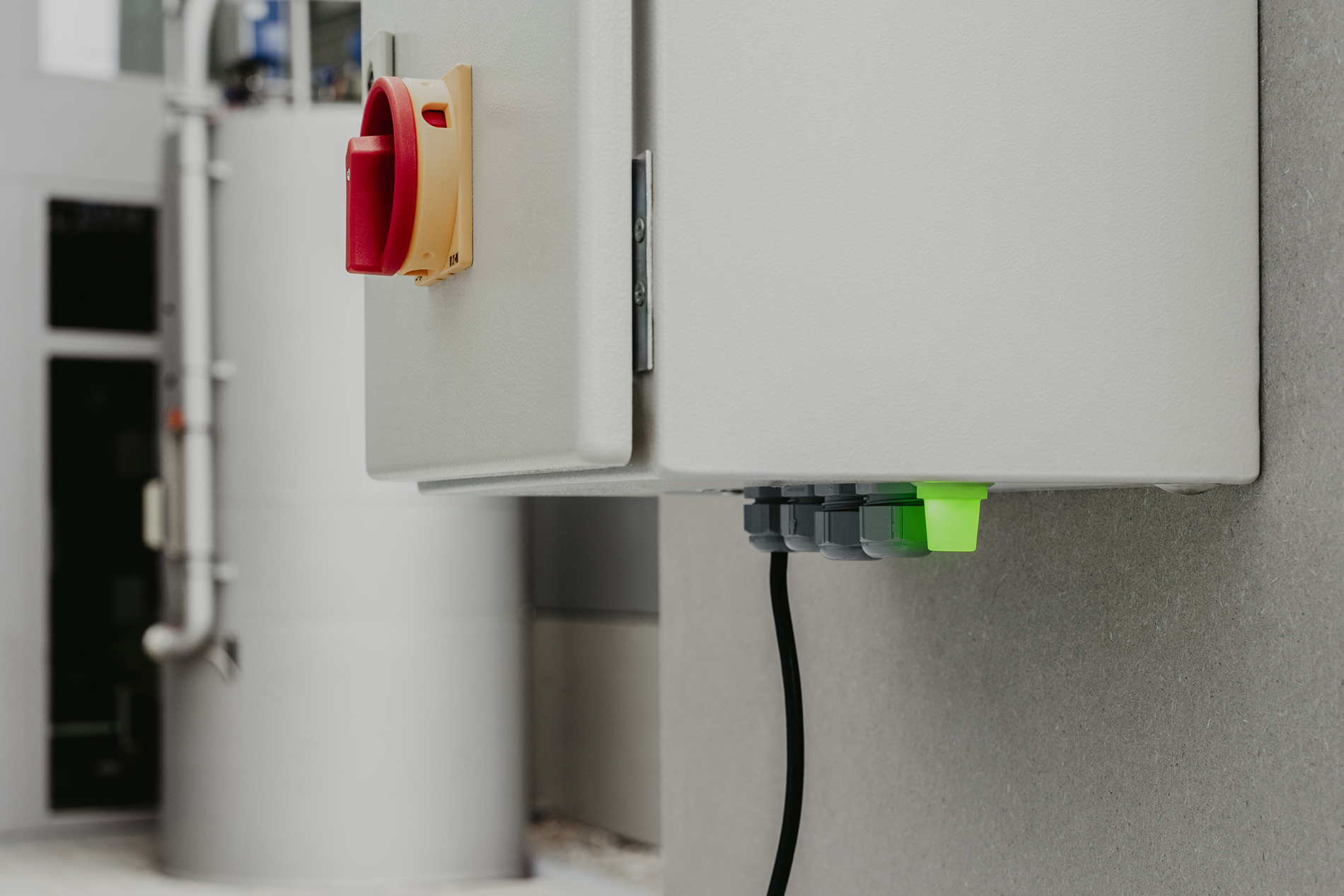

Die Signalleuchte kann flexibel direkt am Sensor, an Schaltschränken oder in Prozessanlagen integriert werden und eignet sich ideal für die Nachrüstung bestehender Anlagen.
Mehr zum Thema "Sicherheit, ATEX-Zulassungen und Explosionsschutz"

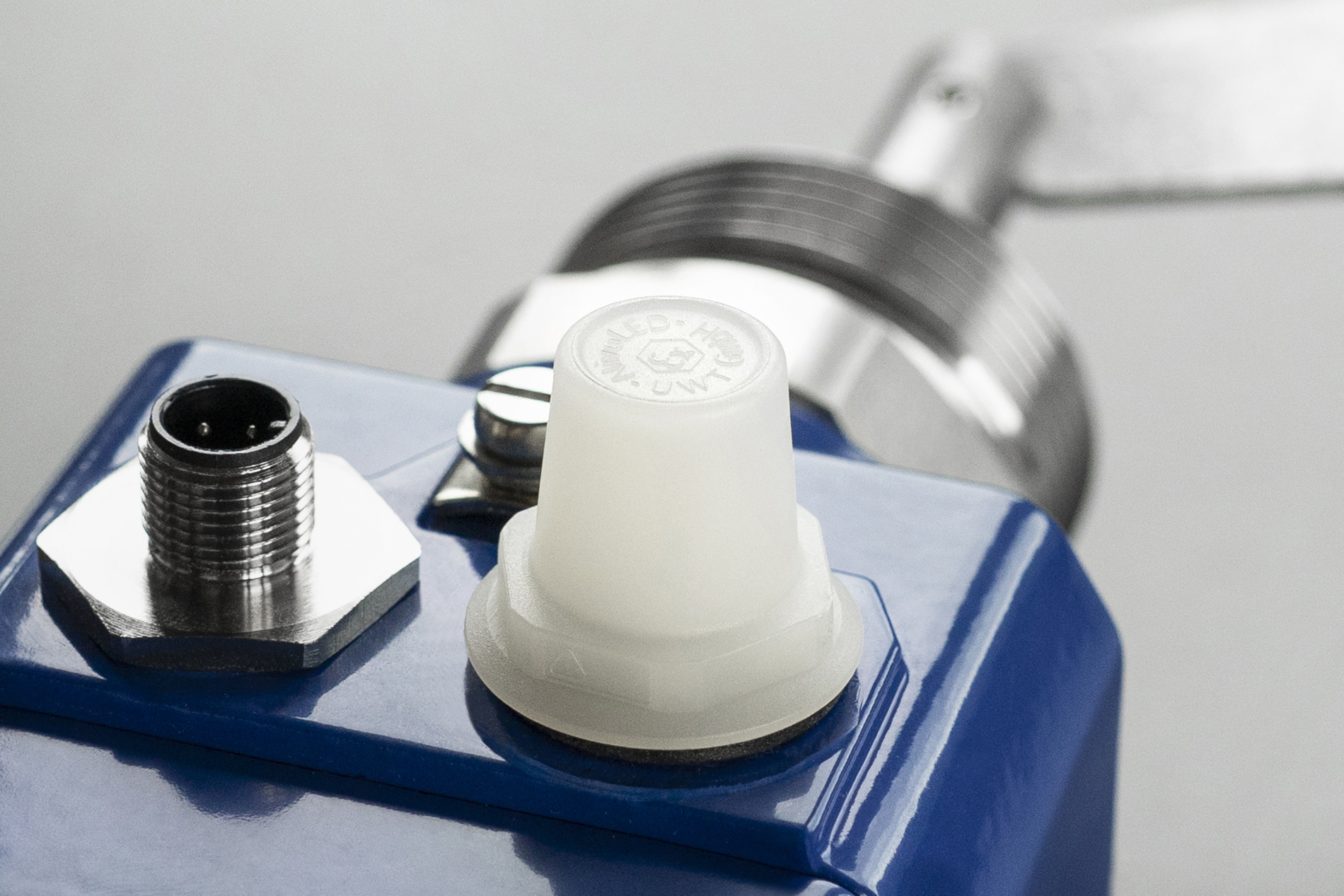

NivoLED® Statusanzeige zur einfachen Integration in bestehende Sensoren und Anlagenkomponenten
Kleine Nachrüstung, großer Nutzen
Das Praxisbeispiel zeigt, dass bereits kleine Erweiterungen bestehender Messstellen einen spürbaren Beitrag zur Prozesssicherheit leisten können. Die direkte Visualisierung von Schaltzuständen erleichtert Wartungs- und Servicearbeiten, verbessert die Transparenz im Anlagenbetrieb und hilft dabei, schneller auf kritische Situationen zu reagieren.
Gerade in weitläufigen Industrieanlagen mit vielen Messpunkten kann eine lokale Statusanzeige einen entscheidenden Unterschied machen.
